产品介绍

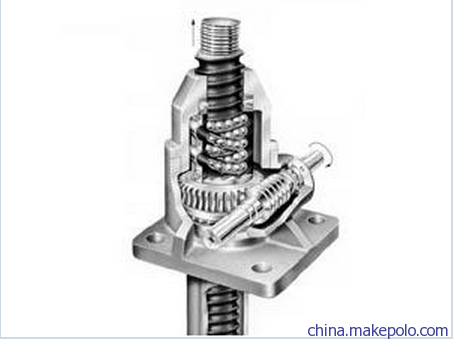

JWB滚珠丝杆升降机厂家直销，适用于高速，高频率和高性能的装置中，主要由精密滚珠丝杆副与高精度蜗轮蜗杆副构成。
效率高：使用滚动摩擦、提高了整机使用效率，只需要很小的驱动源，就可以产生非常大的推动力。
高速化：与普通梯形丝杆相比，运转速度有很大的提高，能轻松的调整和运转。
使用寿命长：采用高质量的滚珠丝杆副，使其工作寿命比普通梯形丝杆提高3倍以上。

JWB型号规格标示方法：

JWB型基本选型参数一览表

型号		JWB005	JWB010	JWB025	JWB050	JWB100	JWB150	JWB200	JWB300	JWB500
最大载荷（KN）		4.9	9.8	24.5	49	98	147	196	294	490
丝杆外径mm		16	20	25	36	45	50	63	85	100
丝杆底径mm		13.5	17.5	21.4	31.3	39.1	43.1	55.7	74.8	87
丝杆螺距mm		5	5	8	10	12	16	16	20	24
减速比	H速度	5	5	6	6	8	8	8	102/3	102/3
减速比	L速度	20	20	24	24	24	24	24	32	32
综合效率%	H速度	63	61	62	64	63	63	62	56	60
综合效率%	L速度	37	34	35	39	43	43	41	34	38
容许输入最大功率（kW）	H速度	0.25	0.54	1.3	2.2	3.6	4	5.5	8.9	13.3
容许输入最大功率（kW）	L速度	0.12	0.27	0.63	1	1.9	2.1	2.8	4.1	6.5
空载扭矩（N·m）		0.11	0.29	0.62	1.37	1.96	2.65	3.92	9.81	19.6
保持扭矩（N·m）	H速度	0.69	1.27	4.31	10.78	19.6	39.2	51	68.6	140.1
保持扭矩（N·m）	L速度	0.14	0.26	0.91	2.4	5.8	11.8	15	19.5	41.2
容许输入轴扭矩（N·m）*		9.8	19.6	49	153.9	292	292	292	735	1372
最大载荷时所需输入	H速度	1.3	2.8	9	21.5	39.1	77	104	169.6	317.5
轴扭矩（N·m）**	L速度	0.62	1.4	4.3	9.6	20.4	39.6	54.2	98.5	177.9
输入轴每回转一圈对应丝	H速度	1	1	1.33	1.67	1.5	2	2	1.88	2.25
杆（活动螺母）轴向位移量	L速度	0.25	0.25	0.33	0.42	0.5	0.67	0.37	0.63	0.75
最大载荷时容许	H速度	1500	1500	1400	1000	890	500	500	500	400
输入轴回转速度	L速度	1500	1500	1400	1000	890	500	500	4000	350
最大载荷时丝杆回转扭矩N·m）		4.3	8.7	34.7	86.7	208.2	416.3	555.1	1040.9	2081.7

JWB附件

支座安装广泛应用于开关装置、倾斜装置。

型号	A	B	C	D	E	F
002	75	60	15	64	12	25
005	75	60	15	64	12	25
010	75	60	15	86	15	35
025	100	75	20	115	20	45
050	105	75	25	158	25	58
100	145	100	40	201	30	76.3
150	155	105	50	224	44	76.3
200	173	110	63	244	50	89.1

支架

支座与支架配合，实现多方位升降。

型号	M	N	O	P	Q	R	S	T	U	V	W	X
002	130	100	12	100	118.5	2-φ12	15	15	28	30	15	—
005	130	100	12	100	118.5	2-φ12	15	15	28	30	15	—
010	180	130	15	150	178	2-φ18	15	25	40	45	17	—
025	180	130	15	150	178	2-φ18	20	25	40	45	30	—
050	200	150	15	170	200	2-φ18	25	25	40	45	35	—
100	280	220	22	240	290	4-φ22	40	159	30	70	70	55
150	360	280	27	300	360	4-φ33	50	195	40	85	85	70
200	400	320	30	380	450	4-φ33	63	210	40	90	90	75

SJB滚珠丝杆升降机厂家直销，是利用蜗轮蜗杆副和滚珠丝杠副组合而成，其特点是传动效率高、使用寿命长，常用于精密传动和频繁使用场合，行星滚柱丝杠是一种将旋转运动转换成线性运动的机械装置。行星滚柱丝杠传动力方式是与众不同的，在主螺纹丝杠周围，行星布置安装了6-8个螺纹滚柱丝杠，这样将电机的旋转运动转换为丝杠或螺母的直线运动：行星丝杠能够在极其艰苦的工作环境下承受重载上千个小时，这样就使得行星丝杠成为要求连续工作制应用场合的理想选择。

SJB系列型号		SJB10	SJB20	SJB21	SJB22	SJB50	SJB51	SJB80	SJB81	SJB100	SJB101	SJB200	SJB201	SJB300
最大提升力kN		10	20	20	20	50	35	60	60	80	70	90	100	150
额定动载kN		11	17	25	25	46	30	53	56	71	62	78	97	111
丝杠直径×导程mm		20×5	32×5	32×10	32×20	40×10	40×20	50×10	50×20	63×10	63×20	80×10	80×20	100×20
涡轮蜗杆减速比	V1	1.4	1.6	1.6	1.6	1.7	1.7	1:8	1:8	1:8	1:8	1:8.75	1:8.75	1:10.25
涡轮蜗杆减速比	L1	1:16	1:24	1:24	1:24	1:28	1:28	1:32	1:32	1:32	1:32	1:35	1:35	1:41
蜗杆输入1转丝杠行程mm	V1	1.25	0.83	1.67	3.34	1.43	2.86	1.25	2.5	1.25	2.5	1.14	2.28	1.95
蜗杆输入1转丝杠行程mm	L1	0.31	0.21	0.42	0.84	0.36	0.72	0.31	0.62	0.31	0.62	0.29	0.58	0.488
最大输入功率kW	V1	0.57	1.14	1.14	1.14	2.2	2.2	2.5	2.5	3	3	4	4	7
最大输入功率kW	L1	0.27	0.55	0.55	0.55	1.1	1.1	1.5	1.5	2.2	2.2	3.5	3.5	5.5
满载启动扭矩Nm	V1	4.8	8.2	15.3	29.2	34.4	47.4	36.8	72.3	49.0	82.9	53.2	118	157
满载启动扭矩Nm	L1	1.8	3.4	6.3	12.1	14.6	19.4	15.3	29.9	20.4	34	23.4	52	66.7
启动效率	V1	41	32	35	36	33	34	32	33	32	34	31	31	30
启动效率	L1	27	20	21	22	20	21	20	20	20	21	18	18	18
1500rpm时的运转效率	V1	59	58	62	65	59	60	58	59	58	60	55	55	53
1500rpm时的运转效率	L1	42	39	42	44	39	41	39	40	39	41	35	35	35
箱体材料		球墨铸铁
箱体重量kg		6	9.5	9.5	10	23	24	38	40	62	64	78	78	125
每100mm丝杠+护管重量kg		0.5	0.8	0.8	0.8	1.6	1.6	2.5	2.5	3.2	3.2	4.6	4.6
